Vodou chladené PM motory

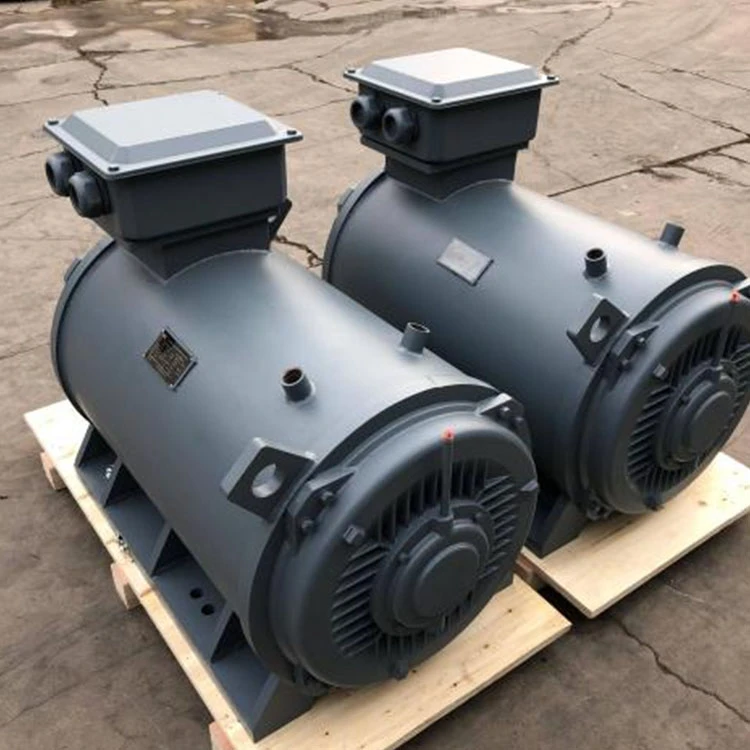

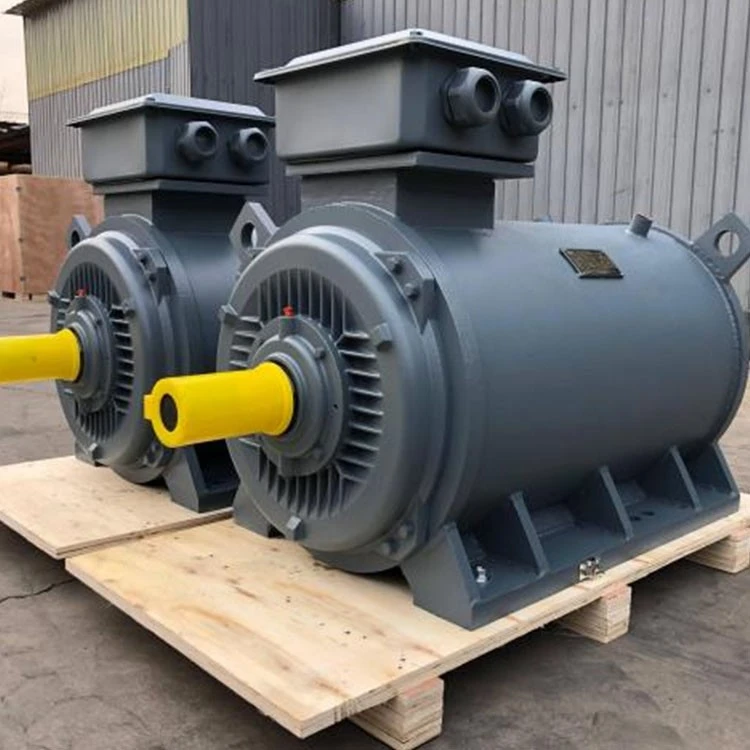

Tieto vodou chladené PM motory, ktoré sú súčasťou série TYSL (vodou{0}}chladené trojfázové-synchrónne motory s permanentným magnetom), slúžia ako nízkonapäťové -možnosť pohonu, skonštruované špeciálne pre aplikácie vyžadujúce spoľahlivé odvádzanie tepla a dlhodobú-prevádzku 24 hodín denne, 7 dní v týždni. Skutočným rozdielom je jeho vodný-chladiaci systém IC86W: obvodový chladiaci kanál integrovaný do motora, ktorý sa spáruje s externým chladičom a vytvára tak uzavretú-slučku vody. Na rozdiel od konvenčného{11}}chladenia vzduchom, tento dizajn prenáša prevádzkové teplo priamo prúdom vody, vďaka čomu sa oveľa lepšie prispôsobuje prostrediam s vysokou-teplotou a{13}}vysokým{14}}výkonom{14}}.

Okrem toho prísne dodržiava normy GB30253 triedy 1, limity energetickej účinnosti a stupne pre synchrónne motory s permanentným magnetom, pričom poskytuje solídny výkon pri úspore energie aj pri rozptyle tepla. Preto sa ukazuje ako najlepšia voľba pre priemyselné aplikácie vyžadujúce stabilitu a minimálnu spotrebu energie.

Tu sú ďalšie dátové body pre referenciu:

Výkonové hodnotenia	11-630 kW
Veľkosti rámov	112-355 mm
Trieda izolácie	F
Hodnotenie ochrany	IP55
Povinnosť	S1
Spôsob chladenia	IC86W

Základné vlastnosti

Plne spĺňa normy energetickej účinnosti GB30253 triedy 1 a spotrebuje o 8 %-15 % menej energie ako bežné motory s permanentným magnetom s rovnakým výkonom, dokonca prekonáva niektoré asynchrónne motory s hodnotením IE4-. Ak si vezmeme ako príklad 100 kW motor bežne používaný v severoamerických továrňach, ak je nepretržite prevádzkovaný 20 hodín denne pri miestnej priemyselnej sadzbe elektrickej energie 0,13 USD/kWh, samotná ročná úspora elektriny predstavuje približne 10 400 USD. Pre zámorské továrne vyžadujúce dlhodobú prevádzku to umožňuje rýchlu návratnosť počiatočných investícií do vybavenia. Vodou chladené PM motory sú dobrou voľbou pre dlhodobú prevádzku.

Vstavané-kanály chladiacej vody + IC86vodné chladenie zaisťuje stabilnú prevádzku pri vysokých-teplotných podmienkach: Jednotka obsahuje pred-inštalované obopínajúce kanály chladiacej vody primárne distribuované cez kritické oblasti vytvárania tepla-v telese statora a konzole rotora. Chladiaca kvapalina z externého chladiča vstupuje do vodných kanálov motora cez prívodné potrubie. Keď prúdi po vopred{8}}nastavenej dráhe, priamo sa dotýka vnútorných vykurovacích komponentov (ako sú vinutia statora a železné jadrá), absorbuje teplo a potom sa vracia do chladiča cez výstupné potrubie. Následné odvádzanie tepla prebieha cez rebrá chladiča alebo ventilátor, čím sa vytvára uzavretý{10}}cyklus. Jeho chladiaca účinnosť je o viac ako 50 % vyššia ako pri chladení vzduchom-aj v extrémnych prostrediach: 45-stupňové európske zlievarne alebo tropické chemické závody v juhovýchodnej Ázii. Nárast teploty motora stále zostáva v rámci limitu izolácie triedy F{16}} (menší alebo rovný 105 K), čo zabraňuje zastaveniu výroby v dôsledku prehriatia.

Vďaka možnosti prispôsobenia sa viacerým{0}}napäťovým a ochranným funkciám je tento produkt ideálne vhodný pre zámorské aplikácie. Ponúka prispôsobené riešenia napätia vrátane 400 V (európska norma), 480 V (norma pre Severnú Ameriku) a 220 V trojfázových-fáz (pre konkrétne regióny juhovýchodnej Ázie). To znamená, že môže byť priamo pripojený k miestnym zámorským energetickým sieťam bez potreby ďalších transformátorov.

Vďaka krytiu IP55 spolu s izoláciou triedy F je spoľahlivo odolný. Či už ide o umývanie v európskych závodoch na spracovanie potravín alebo prašné podmienky v severoamerických baniach, vnútorné fungovanie motora zostáva nepoškodené. A pri správnej starostlivosti vám vydrží viac ako 10 rokov.

Rozsah platnosti

Vodou chladené PM motory, ktoré obsahujú „zabudované-kanály vodného chladenia, energetickú účinnosť 1. triedy a viac-kompatibilitu s viacerými napätiami, sú navrhnuté hlavne pre scenáre nízkonapäťových pohonov v zámorí-.

Vysokoteplotné priemyselné dielenské vybavenie	Pomocné pohony európskych metalurgických valcovní a ventilačné ventilátory severoamerických zlievarní sa spoliehajú na ich vstavaný-systém vodného chladenia. Účinne odvádza teplo v prostredí s vysokou-teplotou, čím zabraňuje prehrievaniu motora a minimalizuje prevádzkové prestoje.
Oblasť kvapalinových strojov	Čerpadlá na chladiacu vodu v európskych chemických závodoch, čerpadlá na zvýšenie zásobovania vodou v Severnej Amerike, prevzdušňovacie dúchadlá čistiarní odpadových vôd v juhovýchodnej Ázii, koncové ventilátory austrálskej pece na výrobu stavebných materiálov-tieto zariadenia fungujú 24 hodín denne, 7 dní v týždni a poskytujú energetickú účinnosť úrovne 1 na zníženie nákladov na elektrinu, zatiaľ čo vodou-chladené systémy zaisťujú-dlhodobý stabilný výkon.
Sektor presnej výroby a ľahkého priemyslu	Veľké miešacie nádrže pre severoamerické závody na spracovanie potravín (miešanie omáčok a nápojov), ventilátory pre čisté priestory pre európske továrne na elektroniku a hnacie systémy pre veľké tlačové stroje v tlačiarňach v juhovýchodnej Ázii-Ochrana IP55 sa prispôsobuje vlhkému/čistému prostrediu a stabilná rýchlosť otáčania zaisťuje presnosť spracovania.
Vlastné scenáre napätia	Zariadenia vyžadujúce -neštandardné nízke{1}}napäťové napájanie-ako 480 V námorné pomocné motory v Severnej Amerike a 400 V poľnohospodárske zavlažovacie čerpadlá v Európe- môžu získať prispôsobené napäťové riešenia. Na priamu prevádzku nie sú potrebné žiadne ďalšie transformátory, ktoré sa bez problémov prispôsobujú rozvodným sieťam v rôznych zámorských regiónoch.

4. Prevádzkové prostredie:

Teplotné podmienky	Teplota okolia -15 stupňov až 40 stupňov (prispôsobenie presahujúce 45 stupňov)
Obmedzenia nadmorskej výšky	Nie viac ako 1000 m; vyššie nadmorské výšky vyžadujú predbežnú špecifikáciu;
Požiadavky na napájanie	380 V (alebo prispôsobenie)
Frekvencia	50Hz/60Hz
Požiadavky na napájanie	Kolísanie napätia ± 5 % a kolísanie frekvencie ± 2 % sú povolené.
Prevádzkové podmienky	Ne-korozívne plynné prostredie bez silných vibrácií

Popis modelu

Na príklade TYSL160M2-8 vysvetlite modelové označenie vodou chladených PM motorov.

TYSL	Séria motorov
160	Rám
M	Označenie dĺžky rámu
2	Označenie dĺžky jadra
8	Poliaci

Pokyny na objednávku

Pri zadávaní objednávky uveďte nasledujúce informácie:

Model motora: TYSL160M2-8
1	Menovité napätie	3800V
2	Menovitá frekvencia	50 Hz
3	Poliaci	8
4	Menovitý výkon	30 kW
5	Úroveň ochrany	IP55
6	Typ inštalácie	IMB3
7	Smer otáčania	V smere hodinových ručičiek (pri pohľade z predĺženého konca hriadeľa motora)
8	Umiestnenie výstupného boxu	v hornej časti motora (prispôsobenie)
Poznámka: Ak potrebujete špecifické parametre pre vodou{0}}chladený PM motor (napr. frekvenciu, napätie, teplotu okolia, nadmorskú výšku), uveďte ich pri zadávaní objednávky výslovne. V prípade, že vami požadovaný údajový list nie je k dispozícii, neváhajte sa opýtať a vyžiadať si prispôsobenú verziu.

7.Katalóg

model	Menovitý výkon	Menovité napätie	Menovitý prúd	Menovitá frekvencia	Synchrónna rýchlosť	Menovitý krútiaci moment	Menovitá účinnosť	Menovitý účinník	hmotnosť
model	(KW)	(V)	(A)	(HZ)	(ot./min)	(N*m)	%	Menovitý účinník	(kg)
TYSL112M-8	15	380	25.3	100	1500	96	94.0	0.96	44
TYSL132S-8	18.5	380	31.0	100	1500	118	94.3	0.96	53
TYSL132M-8	22	380	36.8	100	1500	140	94.7	0.96	65
TYSL160M1-8	30	380	50.0	100	1500	191	95.0	0.96	90
TYSL160M2-8	37	380	61.4	100	1500	236	95.3	0.96	101
TYSL160L-8	45	380	74.5	100	1500	287	95.6	0.96	118
TYSL180M-8	45	380	74.5	100	1500	287	95.6	0.96	150
TYSL180L-8	55	380	90.9	100	1500	350	95.8	0.96	167
TYSL200L1-8	55	380	90.9	100	1500	350	95.8	0.96	206
TYSL200L2-8	75	380	124	100	1500	478	96.0	0.96	220
TYSL225S-8	90	380	148	100	1500	573	96.2	0.96	237
TYSL225M1-8	110	380	181	100	1500	700	96.4	0.96	250
TYSL225M2-8	132	380	217	100	1500	840	96.4	0.96	280
TYSL250M1-8	160	380	262	100	1500	1019	96.5	0.96	300
TYSL250M2-8	200	380	328	100	1500	1273	96.6	0.96	340
TYSL250M3-8	220	380	360	100	1500	1401	96.7	0.96	380
TYSL280S-8	220	380	360	100	1500	1401	96.7	0.96	460
TYSL280M1-8	250	380	409	100	1500	1592	96.7	0.96	480
TYSL280M2-8	280	380	458	100	1500	1783	96.7	0.96	500
TYSL280M3-8	315	380	516	100	1500	2006	96.7	0.96	530
TYSL315S-8	315	380	516	100	1500	2006	96.7	0.96	730
TYSL315M-8	355	380	581	100	1500	2260	96.7	0.96	820

Pre viac informácií nás prosím kontaktujte nasledovne:

Water Cooled PM Motor2

Water Cooled PM Motor5
